Дачные поделки. Антигрозовые системы

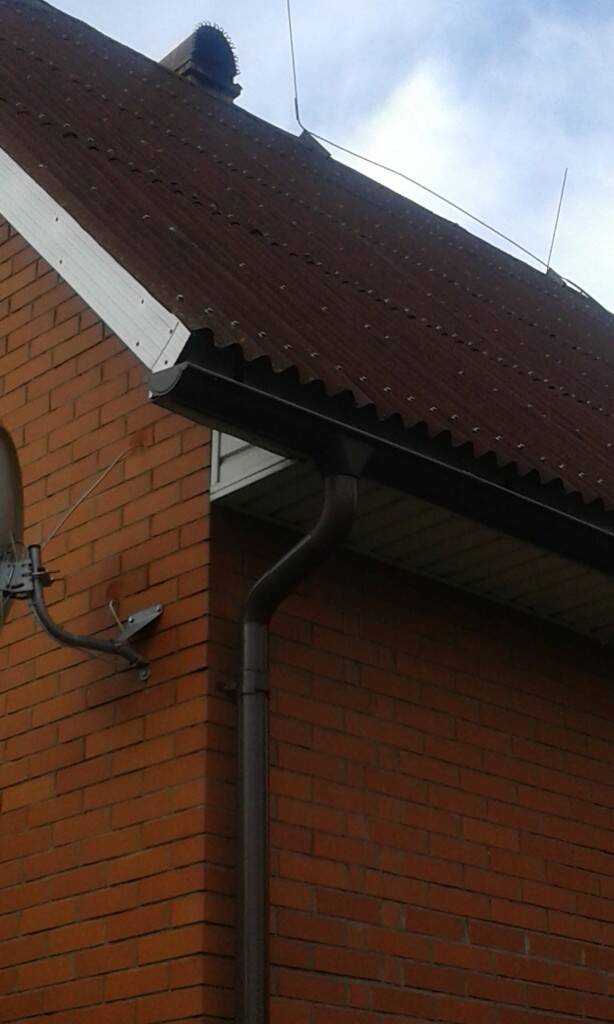

На  фото -  система  молниезащиты  на  даче  Автора.

АНТИГРОЗОВЫЕ  СИСТЕМЫ.

«…Люблю грозу в начале мая,
Когда весенний, первый гром,
Как бы резвяся и играя,
Грохочет в небе голубом…»

Ф. И. Тютчев

                В  наш  век,  когда    учёные   точно   знают,  что  происходило  в   первые  секунды  существования  Вселенной   (13,77   млрд. лет назад)   и  что  творится  в  ещё  не  открытых  чёрных дырах  в   Галактиках…-     приходится  с  удивлением признать, что  основные   природные   стихии  — всё  ещё остаются  загадкой  для  нас…
               Например,   о  сказочно  красивых и завораживающих молниях   знают   все…   и   нет   такого   человека,   который   бы   их   не   видел.  Необычное явление, страшное и богатое в разнообразии. Мало  того,  немногие  и  попадали   под   молнию   (мы   им   особо  завидовать   не   будем).   Многие  из  нас  и  наблюдали,  как  весёлые  облачка  постепенно  нарастают  и  превращаются   в  тёмные  громады  кучевого  типа.  После  ослепительной  вспышки  и  оглушительного  грома  самое  приятное  -  это  отделаться  лёгким  испугом  и  восторгом  от  пережитых  впечатлений  при   буйстве  стихии...
                Постепенно  человечество  стало  накапливать  информацию  об  этом  природном  феномене. Многое  прояснил  Ф. И. Тютчев, написав "Люблю грозу в начале мая, когда весенний первый гром…",   знал  Поэт, что   зимой гроз почти не бывает. Затем  выяснилось,  что   за полярным кругом гроз  тоже   почти никогда  не бывает.     Для оценки грозовой активности существуют региональные карты интенсивности грозовой деятельности, на которых указана средняя продолжительность гроз в часах за год.    Например, для средней части России речь может идти о 30–60 грозовых часов в год, что эквивалентно 2–4 ударам молнии на 1 км. кв.  земной поверхности.  Подсуетились  и  ученые,  выяснив,  что  одновременно  в разных точках Земли сверкают молнии более 2000 гроз  и   каждую секунду около 50 молний ударяют в поверхность земли.    Скоростная фотосъемка показала, что разряд молнии длится      от десятков микросекунд  до десятых долей секунды,  но  скорость  её  распространения  достигает 56000 км в секунду. То есть, всего за одну секунду она может сделать почти полтора оборота   вокруг   нашей  Планеты.   Каждая   вспышка  молнии  составляет в   длину примерно от  5  до  10  км,   но  всего  лишь около сантиметра в ширину.  При  этом    выделяет  она   примерно    10  миллиардов джоулей энергии  (около    50000 ампер),  а   один  разряд  молнии  выделяет столько энергии, сколько дает  взрыв   тонны  тротила.   Большая ее часть тратится на создание ударной волны (гром), нагрев воздуха, световую вспышку и другие электромагнитные волны, и только маленькая часть выделяется в том месте, где молния входит в землю. Однако и    этой "маленькой" части вполне достаточно, чтобы вызвать пожар,  или  что  нибудь  основательно   разрушить. Молния может разогреть канал, по которому она движется, до 30 000°С,   что  в пять раз выше температуры на поверхности Солнца.  Исследования показали, что молния служит   также  и  довольно мощным источником рентгеновского излучения, интенсивность которого может составлять до   250 000   электровольт,   что примерно в два раза   превышает   ту,   которую  используют при рентгене грудной клетки…
                Практически любой надземный объект не застрахован от удара молнии. Ежегодно от удара молнии гибнет от 6 до 24 тысяч человек в мире. Статистика по России заявляет,  что   это около 500 человек в год.  Сколько человек умирает от ударов молний в  африканских  деревнях  неизвестно.  И  не  потому, что информация засекречена, а  просто   там   их никто не считает… По данным МЧС  РФ  множество    лесных  пожаров   вызваны  попаданиями  молний.
                Проявляется  боязнь   грома и молнии  и   в наше время  -  такая   боязнь  называется  «бронтофобией»…
           Если Вы думали, что молния, согласно поговорке, не бьет два раза в одно место, то Вы ошибались  -  это очень частое явление.  Для примера можно сказать, что в знаменитую Эмпайр-стейт-билдинг   (102-этажный небоскрёб, расположенный в Нью-Йорке на острове Манхэттен, на Пятой авеню)  молния бьет около 25 раз в год…
            Конечно, вероятность попадания молнии именно в Ваш дом невелика, но если это произойдет, рассуждать о целесообразности защиты от нее будет поздно.  Стихия способна нанести непоправимый ущерб любому сооружению. Единственный способ избежать этого – установить специальную защиту.   И  как  тут  не  вспомнить  американца  Бенджамина   Франклина,   который   защитил  Капитолий (столица  штата Мериленд, в 1775 году)  от  молний, прикрепив к зданию  железный стержень, который возвышался над куполом  и был соединен с землей.   Ну   а   сейчас портрет изобретателя громоотвода   -   самая желанная репродукция в мире, ведь его   суровый портрет с 1928 года смотрит на нас со стодолларовых купюр (точнее, на тех из нас, у кого они есть)…
                Принцип действия устройств  молниезащиты довольно прост и основан на свойстве молний поражать самые высокие и заземленные конструкции с хорошей электропроводимостью. Он заключается в перехвате молнии, направляющейся к объекту, громоотводом  и отведении ее   по кратчайшему пути  в землю   на  элементы  заземления, где   гигантский электрический разряд молнии  безопасно разряжается  и   не сможет никому навредить,  смягчая последствия ее удара для внутренних коммуникаций дома…
                Можно,  конечно,  обратиться  к  специализированной  организации,  или  профессиональной бригаде,  занимающихся установкой   защитных   антигрозовых   систем.  В  сжатые  сроки  будет  составлен  и  проект, и  смета, и  спецификация  на  материалы,  будет  выполнен  и  монтаж  с  наладкой  и  тестированием   -  НО  ЦЕНЫ!!!  ЦЕНЫ!!!  УДАРЯТ  ПО  КАРМАНУ  ПОХЛЕЩЕ  МОЛНИИ!!!
                И  было  принято  решение - соорудить  систему  защиты  своими  руками.  Был  рассчитан  молниеотвод, предназначенный    для приёма  электростатического разряда, возникающего между грозовым облаком и приёмником-громоотводом  на крыше дома,   расположенный на кровельном материале  с  прокладками   из фторопластового листа Было  выбрано сечение токоотводящих  проводников  с таким расчетом, чтобы была исключена опасность недопустимых перегревов.   Наиболее дешевым  и доступный материалом оказалась   катанка  из   углеродистой  стали, обладающая  высокой механической прочностью  и твёрдостью,  диаметром  8  мм ( сечение свыше 50 мм.кв.).   Под  заливаемой  домовой  отмосткой  был  обустроен  заземляющий контур  из  пяти   3-4  метровых  электродов  из  стальной  арматуры, забитых  в  землю  и  соединённых между собой шиной-перемычкой, по  которым  заряд попадает в почву и рассеивается, не причиняя вреда. Все соединения выполнены  с помощью   электросварки,  а  токоотводящие  проводники  помещены  во  фторопластовую  трубу…
                Изготовить  всю  систему  особой  сложности  не  составило,  Но  вот  при    монтаже   её  на  кровле  возникли  вопросы.  Перекидные  кровельные  лестницы-стремянки  с  зацепами  изготавливать  было  хлопотно  да  и  высотные работы   на  коньке  кровли  (на  почти  15  метровой  высоте)  в  моём  возрасте  связаны с   определенным риском.  Поэтому  была  придумана  оригинальная  технология,  которая  позволила  мне  (правда  с  помощником)  установить  конструкцию  и  надежно  закрепить  её  на      горизонтальном ребре-коньке  скатной крыши  (в ее вершине),   буквально  за  час…  Позже  был  установлен  счетчик  для регистрации ударов   молнии   в   систему   молниезащиты   ДКС NA1401,  со  светодиодной   индикацией  регистрации нового импульса молнии…
                По завершении монтажа  соединения всех частей громоотвода   были   проверены  омметром  (прибор  показал  не   более, чем 10 Ом. -  т.е.  «норму»).  Периодически  проводится  проверка молниезащиты: проверка связи между заземлением и молниеприемником; измерение переходного сопротивления болтовых соединений,  проверка изоляции; визуальный осмотр целостности элементов системы  и  т. п…
                Наличие громоотвода не препятствует попаданию молнии в дом.   Однако он надёжно защищает  здание от электрического разряда  колоссального номинала…

P.S.  -     Кстати,    смотритель национального парка Шенандоа в Вирджинии  Рой Салливан попал в Книгу рекордов Гиннесса благодаря тому, что в него семь раз попадала молния  И   каждый раз мужчины удавалось выжить. Люди,  дав  ему  прозвище  «человечек-громоотвод» ,избегали Салливана из-за страха быть поражёнными молнией вместе с ним.  В итоге он совершил самоубийство по невыясненным причинам. После его похорон над кладбищем разразилась гроза. Молния угодила в могилу Салливана и расколола пополам надгробие. Очевидцы шутили, что это был «контрольный выстрел» Вселенной…

ПРОДОЛЖЕНИЕ  СЛЕДУЕТ…
