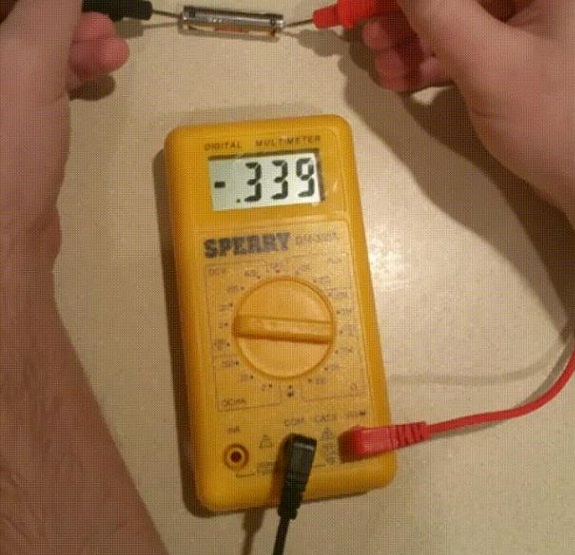

Когда схема предназначена для подачи отрицательного напряжения, мы можем использовать катод в качестве отрицательного напряжения и анод в качестве земли. Это можно увидеть мультиметром. Проверьте напряжение батареи с обратной полярностью, и вы увидите такое же количество напряжения, но с отрицательным знаком.

Получение отрицательного напряжения

Одним из способов получения отрицательного напряжения является использование эффекта емкостной связи в конденсаторах. Емкостная связь – это эффект, при котором происходит передача энергии в удаленных электрических сетях посредством тока смещения. Из-за этого эффекта конденсатор стремится поддерживать постоянное напряжение на своих выводах. Таким образом, когда пластины конденсатора изначально имеют 0 В, а одна пластина дотягивает по напряжению до 8 В, другая пластина также пытается подняться до 8 В. Точно так же, когда пластина возвращается к 0 В, на другой пластине конденсатора появляется отрицательный заряд -8 В.

Отрицательное напряжение нужно для работы лазерных диодов и схемах смещения LCD-дисплеев.
