Межконтинентальный ракетный комплекс «Тополь-М»
13 февраля 2013
19
МРК СН (межконтинентальный ракетный комплекс стратегического назначения) «Тополь-М» (SS-Х-27, «Sickle» по классификации НАТО) с ракетой РС-12М2 (РТ-2ПМ2, 15Ж65) является результатом дальнейшей модернизации ракетного комплекса «Тополь» (SS-25). Данный комплекс полностью создан российскими предприятиями.
Работы по созданию нового ракетного комплекса начались еще в середине 1980-х годов. Постановлением Военно-промышленной комиссии от 09.09.1989 предписывалось создать два ракетных комплекса (мобильный и стационарный), а также универсальную трехступенчатую твердотопливную межконтинентальную баллистическую ракету. Данной опытно-конструкторской работе дали название «Универсал», а разрабатываемому комплексу - обозначение РТ-2ПМ2. Комплекс совместно разрабатывался Московским институтом теплотехники и КБ «Южное» (Украина, Днепропетровск).
Ракета должна была быть унифицированной для обоих комплексов, однако в первоначальном проекте в системе разведения боевого блока предполагалось различие. Для ракеты шахтного базирования боевая ступень должна была оснащаться жидкостным реактивным двигателем с использованием перспективного монотоплива ПРОНИТ. Для подвижного комплекса МИТ разрабатывал твердотопливную двигательную установку. Также существовали различия и в транспортно-пусковом контейнере (ТПК). В подвижном варианте ТПК должен был изготавливаться из стеклопластика, в стационарном — из металла, с креплением ряда систем наземного оборудования на нем. Поэтому ракете для подвижного комплекса присвоили индекс 15Ж55, для стационарного — 15Ж65.
В марте 1992 г. было решено разработать на базе «Универсала» комплекс «Тополь-М» (КБ «Южное» в апреле прекратило участие в работах по данному комплексу). 27 февраля 1993 г. Президент РФ подписал соответствующий указ (эта дата считается началом работ по «Тополь-М»). Данным указом МИТ назначался головным предприятием по разработке «Тополя-М», и гарантировалось финансирование работ.
Фактически нужно было разработать ракету универсальную по видам базирования. При этом, как в шахтном, так и в мобильном вариантах ракета должна была иметь высокие боевые возможности, высокую точность огня и быть способной нести длительное боевое дежурство в разных степенях готовности. Кроме этого, она должна была иметь высокую стойкость к воздействию поражающих факторов во время полета и преодолевать противоракетную оборону вероятного противника.
Ракета для МРК СН "Тополь-М" создавалась как модернизация межконтинентальной баллистической ракеты РС-12М. Условия модернизации были определены Договором СНВ-1. Согласно данному документу новой можно считать ракету, которая от аналога отличается по одному из нижеперечисленных признаков:
- число ступеней;
- вид топлива для любой из ступеней;
- стартовая масса отличается более чем на 10 процентов;
- длина собранной ракеты без ГЧ (головная часть), или длина первой ступени ракеты отличается более чем на 10 процентов;
- диаметр первой ступени отличается более чем на 5 процентов;
- забрасываемый вес более чем на 21 процент в сочетании с изменением длины первой ступени на 5 или более процентов.
Вследствие данных ограничений тактико-технические характеристики ракеты МРК "Тополь-М" претерпеть значительных изменений не могли и основные отличия от аналога (РТ-2ПМ) заключаются в особенностях полета и устойчивости при проникновении сквозь ПРО противника. Головная часть с самого начала разрабатывалась с учетом возможности быстрой модернизации в случае появления действующих систем противоракетной обороны у вероятного противника. Существует возможность установки ГЧ с разделяющимися боеголовками с индивидуальным наведением.
Ракетный комплекс «Тополь-М» во многом уникален и приблизительно в 1,5 раза превосходит ракетный комплекс предыдущего поколения по боеготовности, живучести и маневренности (в мобильном варианте), эффективности поражения различных объектов, даже при условии противодействия со стороны противника. Энергетическими возможностями ракеты обеспечиваются увеличение забрасываемого веса, значительное снижение высоты активного участка траектории полета, а также эффективное преодоление перспективной ПРО.
При разработке МРК СН «Тополь-М» использовались последние достижения отечественного ракетостроения и науки. Впервые использовали новую систему экспериментальной отработки в ходе испытаний с высокими нормативными режимами работы агрегатов и систем ракетного комплекса. Это резко сократило традиционный объем испытаний и снизило затраты без потери надежности.
Комплекс представляет собой моноблочную трехступенчатую твердотопливную ракету, размещенную в транспортно-пусковом контейнере. Срок нахождения ракеты в нем минимум 15 лет, при этом общий срок эксплуатации составляет минимум 20 лет. В числе особенностей комплекса:
- возможность использования имеющихся шахтных пусковых установок без существенных затрат (изменяется только система крепления к ракете контейнера). Используются шахтные пусковые установки, которые освобождаются от снимаемых с вооружения ракет, и ПУ согласно договору СНВ-2;
- повышенные, по сравнению с «Тополем», точность стрельбы, уязвимость ракет во время полета от воздействия средств противовоздушной обороны (включая ядерное оружие) и готовность к пуску;
- способность ракет маневрировать во время полета;
- невосприимчивость к электромагнитным импульсам;
- совместимость с имеющимися системами управления, связи и обеспечения.
Ракета 15Ж65 (РТ-2ПМ2) имеет 3 маршевые ступени с мощными твердотопливными энергетическими установками. Маршевые ступени ракеты имеют цельномотанный корпус "кокон" изготовленный из композиционного материала. У 15Ж65 в отличие от “Тополя” отсутствуют решетчатые стабилизаторы и рули. Управление полетом осуществляется центральным частично утопленным поворотным соплом маршевых двигателей трех степеней ракеты. Сопла маршевых двигателей изготовлены из углерод-углеродного материала. Для сопловых вкладышей использована трехмерноармированная ориентированная углерод-углеродная матрица.
Стартовая масса ракеты составляет более 47 тонн. Полная длина ракеты составляет 22,7 метра, а без головной части длина равняется 17,5 метров. Максимальный диаметр корпуса ракеты (первая ступень) – 1,86 метра. Масса головной части составляет 1,2 тонны. Длина первой ступени составляет 8,04метра, масса полностью снаряженной ступени – 28,6 тонны, время работы – 60 секунд. Тяга ракетного твердотопливного двигателя первой ступени на уровне моря составляет 890 кН. Диаметр второй и третей ступени составляет – 1,61 и 1,58 метра соответственно. Время работы ступеней соответственно - 64 и 56 секунд. Три твердотопливных маршевых двигателя обеспечивают быстрый набор скорости, снижая на разгонном участке уязвимость ракеты, а современные системы управления и десятки вспомогательных двигателей обеспечивают маневр в полете, делая траекторию труднопредсказуемой для противника.

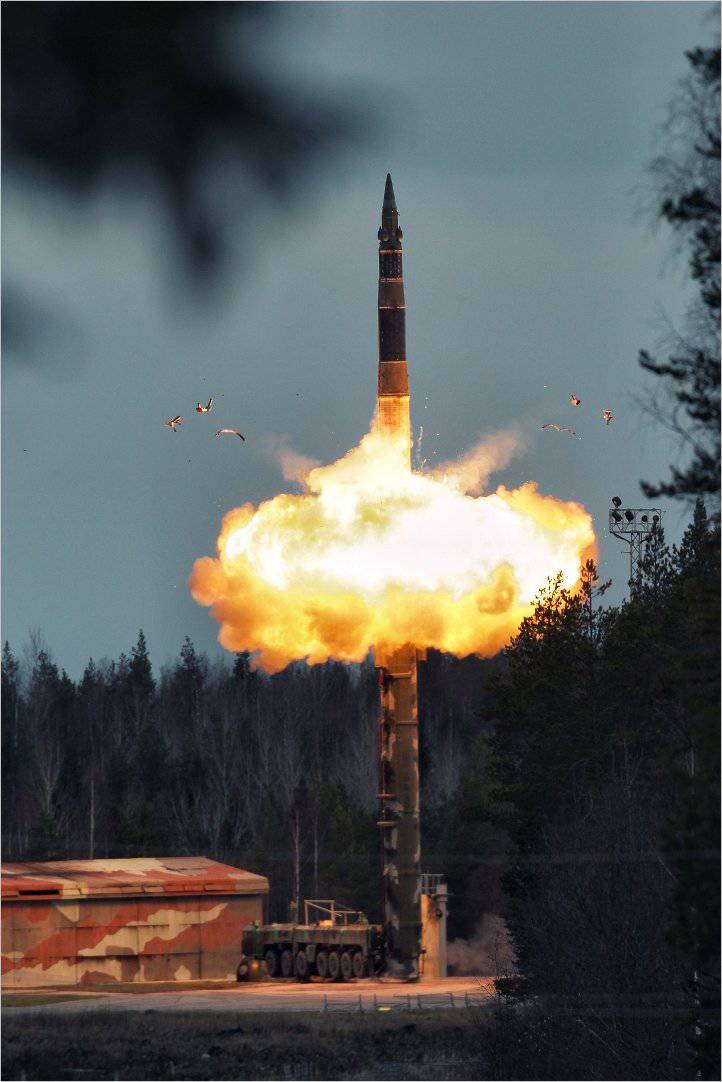

Межконтинентальные баллистические ракеты "Тополь-М" мобильного базирования развернуты в составе комплекса 15П165. Ракета мобильного базирования (см. фото) размещена в высокопрочном стеклопластиковом транспортно-пусковом контейнере на шасси высокой проходимости МЗКТ-79221 (МАЗ-7922) с восемью осями Минского завода колесных тягачей. Конструктивно ТПК от шахтного варианта практически не отличается. Пусковая установка и адаптация ее к тягачу осуществлялась ЦКБ «Титан». Серийное производство пусковых установок осуществляется на волгоградском производственном объединении «Баррикады». Масса пусковой установки составляет 120 тонн, ширина - 3,4 метра, длина - 22 метра. Шесть из восьми пар колес являются поворотными (первые и последние три оси), что обеспечивает исключительную для таких габаритов маневренность (радиус поворота, например, составляет всего 18 метров) и проходимость. Давление на грунт составляет в два раза меньше, чем у обычного грузовика. Двигатель пусковой установки - 12-цилиндровый V-образный 800-сильный дизель ЯМЗ-847 с турбонаддувом. Глубина преодолеваемого брода – 1,1 метра. При создании агрегатов и систем 15П165 использовано несколько принципиально новых тех. решений. Так, например, система неполного вывешивания позволяет развертывать пусковую установку “Тополь-М” на мягких грунтах. Улучшены маневренность и проходимость установки, повышающие ее живучесть. "Тополь-М" может производить пуски ракет из любой точки позиционного района и обладает улучшенными средствами маскировки против оптических и других средств разведки.
Характеристики ракетного комплекса “Тополь-М” позволяют в значительной степени повысить готовность ракетных войск стратегического назначения к выполнению боевых задач в различных условиях, обеспечивать скрытность, маневренность действий и живучесть отдельных пусковых установок, подразделений и частей, а также автономное функционирование и надежность управления в течение длительного времени (без пополнений запасов материальных средств). Точность прицеливания увеличена почти в два раза, точность определения геодезических данных увеличена в полтора раза, время подготовки к пуску сокращено в два раза.
Перевооружение частей ракетных войск стратегического назначения проводится с использованием имеющейся инфраструктуры. Стационарный и мобильный варианты полностью совместимы с существующими системами связи и боевого управления.
Тактико-технические характеристики ракеты 15Ж65:
Максимальная дальность стрельбы – 11000 км;
Количество ступеней – 3;
Стартовая масса – 47,1 т (47,2 т);
Забрасываемая масса – 1,2 т;
Длина ракеты без головной части – 17,5 м (17,9 м);
Длина ракеты – 22,7 м;
Максимальный диаметр корпуса – 1,86 м;
Тип головной части – ядерная, моноблочная;
Эквивалент боезаряда – 0,55 Мт;
Круговое вероятное отклонение – 200 м;
Диаметр ТПК (без выступающих частей) – 1,95 м (для 15П165 – 2,05 м).
Тактико-технические характеристики МЗКТ-79221 (МАЗ-7922):
Колесная формула – 16x16;
Радиус поворота – 18 м;
Дорожный просвет – 475 мм;
Масса в снаряженном состоянии – 40 т (без боевого оснащения);
Грузоподъемность – 80 т;
Максимальная скорость – 45 км/ч;
Запас хода – 500 км.
